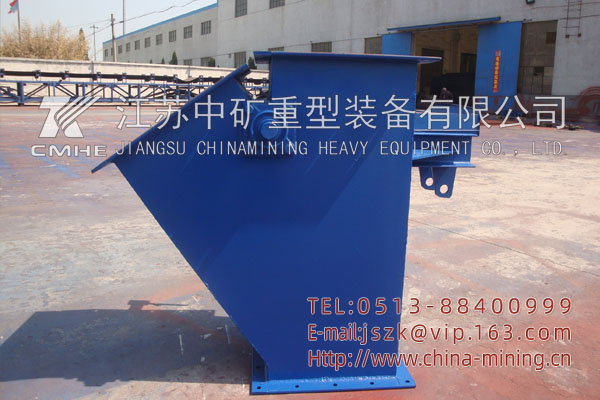

電動、手動、電液動、氣動三、四通分料閥

丁寶勤 13906276368(技術)

電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com

一、用途
　　電動、手動、電液動、氣動三、四通分料閥是物料輸送系統中控制物料快速換向的理想設備。

電動、手動、電液動、氣動三、四通分料閥廣泛應用于建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物料輸送。

二、特點
電動、手動、電液動、氣動三、四通分料閥采用鋼板焊接結構，體積小、重量輕、阻力小。
采用電動推桿、電液動推桿、氣動推桿驅動，可以快速切換物料流向。

三、工作原理
電動、手動、電液動、氣動三、四通分料閥主要由閥體、閥軸、閥板、曲柄機構、電動推桿（電液動推桿、氣動推桿或手動機構）等組成。工作時，電、液動推桿的直線往復運動，（手動由外力）通過曲柄帶動閥軸、閥板作一定角度的擺動，從而達到控制物料流向，分送物料之目的。

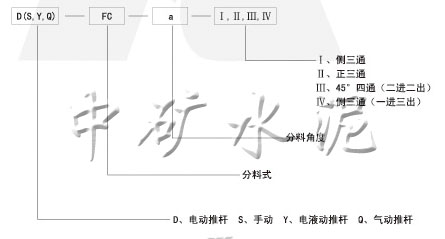

四、型號編制說明

電動、手動、電液動、氣動三、四通分料閥

DFC電動（手動、電液動與氣動）三通分料閥分為Ⅰ、Ⅱ型，均帶導向板，Ⅰ型為側三通分料閥，Ⅱ型為正三通分料閥，四通分料閥分為Ⅲ、Ⅳ型，均帶導向板，Ⅲ型為二進二出，Ⅳ型為一進三出。

五、主要性能參數

適用介質	粉料、含塵固體顆粒
適用溫度（℃）	≤350
電動、電液動推桿型號	DT型 DYTZ型
電源電壓	380V 50Hz
調節特性	二位開關式

六、主要外形及連接尺寸

c×c	n-Φ	a	b	A	D(S、Y、Q)FC-I			D(S、Y、Q)FC-II電動推桿						手動		電液動推桿		氣動推桿
c×c	n-Φ	a	b	A	L1	e	H	L2	e	功率	f	型號	質量	x	質量	型號	功率	型號	壓力
200×200	8-Φ14	290	256	45°	394	269	500	267	177	0.25kw	575	DT100-200	108	200-600	88	DYTZ450-200	0.75kw	QGBF80×200	0.5MPa
				50°	445	273	570	282	174				118		98
				55°	505	270	620	299	161				124		104
				60°	594	265	705	352	160				130		110
250×250		340	306	45°	448	318	575	298	198				134		114
				50°	512	322	645	330	193				144		124
				55°	585	316	705	338	181				152		132
				60°	681	312	790	396	182				164		144
300×300		390	356	45°	499	354	660	300	215	0.37kw	840 980 1120 1220	DT300-200	188		148	DYT700-300	0.75kw	QGBF100×200	0.5MPa
				50°	568	360	725	349	209				200		160
				55°	638	355	790	380	204				230		190
				60°	741	350	880	431	200				240		200
400×400		490	456	45°	598	438	775	381	251				250		210
				50°	699	456	880	419	250				280		240
				55°	784	444	970	448	244				292		252
				60°	935	445	1105	525	245				348		278
500×500	16-Φ14	600	556	60°	1130	550	1350	650	315				340		300
560×560	16-Φ14	665	622	60°	1180	605	1410	653	315				390		350
630×630	28-Φ14	735	692	60°	1230	690	1480	732	355				440		400			QGBF125×200
710×710	28-Φ14	815	772	60°	1200	750	1560	834	400				490		450			QGBF125×200

D(S、Y、Q)FC-Ⅲ、Ⅳ電(手、液、氣)動四通溜子外形及尺寸表

c×c	a	b	a	D(S、Y、Q)FC-Ⅲ					D(S、Y、Q)FC-Ⅳ							電動推桿型號	電液動推桿型號	氣動推桿
c×c	a	b	a	A	B	e	L3	質量	A	B	e	D	E	L4	質量	電動推桿型號	電液動推桿型號	型號	壓力
200×200	45°	256	290	425	300		256	34	520	380	269	245	414	325	62	DT100-200	DYTZ450-200 0.75kw	QGBF80×200	0.5MPa
	47.5°	256	290	260	383	352	206	39	560	410	277	150	452	342	61
	50°	256	290	270	414	347	206	41	590	425	273	140	465	358	68
	55°	256	290	280	458	321	216	44	645	470	270	145	530	402	69
	60°	256	290	320	554	320	240	47	735	530	265	165	624	476	78
250×250	45°	306	340	500	354		320	44	590	450	318	140	463	393	77
	47.5°	306	340	280	412	378	255	48	630	480	324	145	499	416	81
	50°	306	340	300	460	389	260	51	660	500	322	150	527	430	82
	55°	306	340	315	516	362	277	53	725	625	316	155	605	490	87
	60°	306	340	365	632	65	300	59	815	500	312	165	706	568	95
300×300	45°	356	390	550	389		368	54	675	500	354	160	514	460	98	DT300-200 0.37kw	DYTZ700-300 1.1kw	QGBF100×200	0.5MPa
	47.5°	356	340390	315	464	426	300	60	700	540	365	165	563	497	103
	50°	356	390	325	498	418	310	61	755	560	360	170	596	520	107
	55°	356	390	355	582	408	328	68	825	620	355	165	673	580	113
	60°	356	390	400	692	400	348	73	915	700	350	170	776	668	123
400×400	45°	456	490	640	490		468	76	800	620	438	185	623	610	144
	47.5°	456	490	370	546	500	400	85	860	660	446	185	671	640	149
	50°	456	490	390	598	502	412	91	895	710	456	170	714	672	154
	55°	456	490	425	696	488	428	98	1000	775	444	180	814	750	168
	60°	456	490	490	849	490256	470	100	1135	890	445	195	965	882	188
