一、概述
        ZGF-450/650自動調節高溫蝶閥適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程、煙氣治理、熱能回收等管道系統中。對管道中氣體介質按不同控制信號調節流量大小和切斷。

二、結構特點
        ZGF-450/650自動調節高溫蝶閥采用不銹鋼、優質碳鋼焊接。具有耐高溫、耐磨損、結構合理、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長等特點。可水平安裝或垂直安裝。配用DKJ、ZKJ、伯納德等電動執行器及有關配件，可實現手動、自動無干擾切換，微機程控、自動控制或中央集中控制，是實現自動化控制操作、調節流量的理想設備。

三、性能參數

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤25m/s	≤1.5%	≤450℃	煙氣、空氣、粉塵氣體等高溫氣體
			≤650℃

四、型號說明

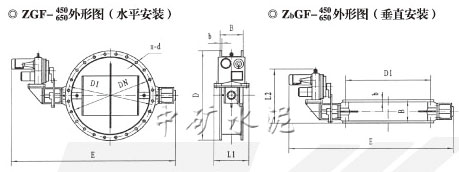

五、外形結構及連接尺寸

 六、工作原理
        由電動執行器接受變送、調節DCS、PLC等上位儀表的控制信號或操作手控信號，輸出角位移帶動傳動軸，把動力傳給閥軸帶動碟板作同步運動，達到全開、全閉及任意調節的目的。電動執行器與碟板的開度同步反饋0～10mA或4～20mA直流電信號。用戶可根據電流信號來控制碟板的任意開度，達到調節的目的。

七、安裝及調試
        1、水平安裝或垂直安裝的閥門閥軸應處于水平位置，執行器不允許作起吊用，并嚴禁損傷。
        2、安裝前，必須清潔閥門內腔，不允許有任何雜物和污垢附著。
        3、安裝前，先手動啟閉閥門一個周期，按用戶工作系統要求對閥門作適當?shù)恼{(diào)整（出廠時已作標準調整），運行無誤后將閥門處于全閉狀態再進行安裝。
        4、手動操作時，應切斷電源，不得在手輪上增加輔助杠桿，手輪順時針旋轉為閥關，反之為開。
        5、法蘭連接的閥門安裝如示意圖，加密封墊后均勻鎖緊聯接螺栓。調試階段先調試手動，運行無誤后將碟板開啟一個角度，在調試電傳動部分。
        6、調試完后，必須進行綜合性能檢查：接通電源開閉閥門，當閥門至“全開”“全閉”位置時，行程控制機構應準確地切斷電源，而轉距限位機構處于臨界動作狀態。開度指示機構應準確地顯示閥門的開啟狀態。當手動與電動機構轉換時，應切斷電源。

 八、運輸與保管
        1、運輸時，應避免撞擊閥門，閥門應處于全閉位置以防止運輸過程中碟板和傳動部件損壞。
        2、當閥門水平放置運輸時，傳動裝置及傳動部位應懸空，以防止傳動軸受力過大變形損壞。
        3、傳動裝置及傳動部位應作防潮、防雨處理。
        4、ZGF-450/650自動調節高溫蝶閥應存放在干燥的室內，不允許露天存放或堆置。長期存放時應使閥門處于關閉狀態，各傳動部位加潤滑油，傳動裝置作防潮、防塵處理。

九、安裝示意圖

十、維護和檢修
        1、定期檢查各傳動部位的運行情況。
        2、定期更換電動執行器、減速器的潤滑油，以保證ZGF-450/650自動調節高溫蝶閥機械部分不受損壞。
        3、定期檢查閥門轉軸處的密封狀況，如發現密封問題請更換或填加石墨填料。

十一、訂貨須知
        1、選用訂貨時，請參照ZGF-450/650自動調節高溫蝶閥產品樣本規格、型號、客戶選用執行器代號及技術參數（使用溫度、設備工況、介質性質等）。
        2、樣本所示產品圖例及表格中所列執行器型號為南通中礦基本配置，若有特殊需要（防爆、戶外、調節性、開關型等）另行配置執行機構，請參照樣本附錄中相應執行配置說明，并加以標注在基本型號后面。
        3、選用訂貨時，若未注明客戶選用執行器代號的按南通中礦基本型配置，其基本型為普通型裝置，不帶任何有關特殊要求及相關配件。
        4、表格中未列規格、用于特殊介質或其他特殊要求，請與南通中礦經銷部、技術部門聯系，可為您另行設計，制造。
